1. ОБЩИЕ ДАННЫЕ

  • Название набора: Семейства Кухня
  • Версия набора 3.2.1
  • Версия Revit: 2019

Описание

Этот набор семейств для Revit предназначен для моделирования кухни в Autodesk Revit.

С помощью семейства можно создать кухню по точным размерам и посчитать количество модулей кухни.

Подходит дизайнерам интерьера и архитекторам. Для моделирования кухни мебельщиками семейства недостаточно детализированные.

Загрузка и размещение

Для того чтобы посмотреть и загрузить нужные семейства из набора, можно открыть Проект с кухней и скопировать семейства при помощи комбинации клавиш Ctrl+C, а затем вставить в свой проект Ctrl+V. Или открыть папку с файлами семейств и перетащить мышкой в проект.

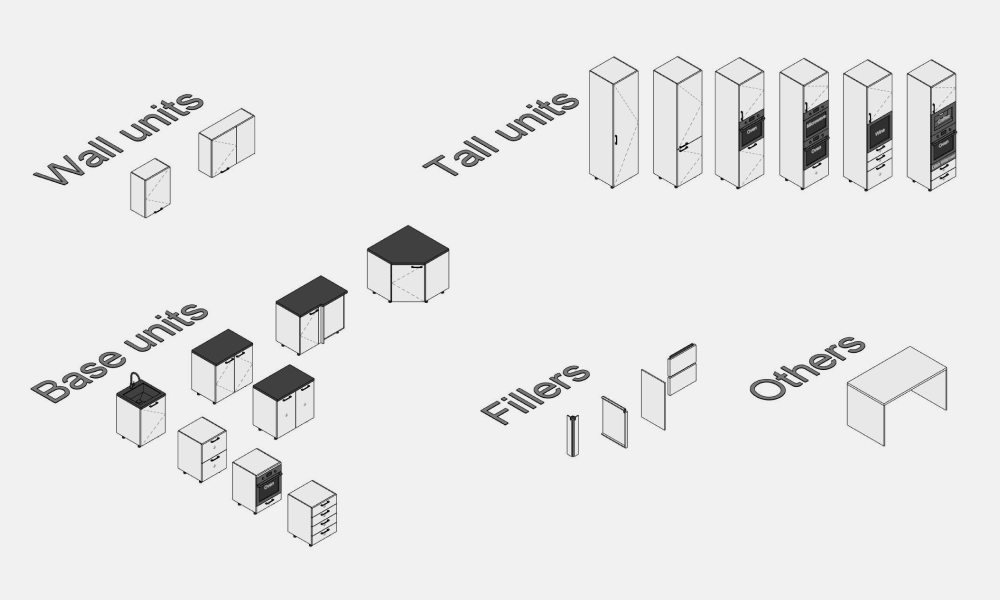

2. СОСТАВ НАБОРА

В состав набора входят следующие семейства:

Нижние модули

  • Нижний модуль (х1,х2,х3,х4)
  • Нижний модуль 2 дверцы (2 дверцы, 2 ящика)
  • Нижний модуль L-форма
  • Нижний модуль V-форма

Верхние модули

  • Верхний модуль
  • Верхний модуль L-форма

Пенал

  • Пенал (х1,х2,х3,х4,х5,х6)

Заглушки

  • Заглушка
  • Заглушка угловая
  • Панель
  • Панель с Gola

Прочее

  • Столешница островная

3. ОБЩИЕ ЭЛЕМЕНТЫ

В этом разделе вы узнаете из каких элементов состоят модули и как их настраивать.

Общие элементы

Общие элементы - элементы, которые повторяются в каждом кухонном модуле.

Общими элементами всех кухонных модулей являются:

  • Фасады
  • Ручки
  • Ножки
  • Открывание
  • Корпус
  • Задняя стенка (часть корпуса)
  • Левый торец (часть корпуса)
  • Правый торец (часть корпуса)

Фасады

Типы фасадов можно выбрать в выпадающем списке у каждого семейства модуля. Это:

  • Нет фасада
  • Стандарт
  • Рамка внутри
  • Рамка снаружи
  • С интегрированной ручкой сверху
  • С интегрированной ручкой слева
  • С интегрированной ручкой справа
  • С интегрированной ручкой снизу

Ручки

Типы ручек

Типы ручек можно выбрать в выпадающем списке у каждого семейства модуля. Это:

  • Нет ручек
  • Скоба
  • Накладная
  • Кнопка
  • Т-образная

Для накладной ручки нужно поставить значение параметра РУ.Сдвиг =2мм, чтобы она сдвинулась на край фасада.

У Т-образной ручки меняется отображение при разной длине ручки (РУ.Длина).

Размещение ручек

Размещение ручек сделано цифрами от 1 до 9. Визуально это похоже на размещение цифр на клавиатуре.

Ещё можно посмотреть подсказку в самом параметре РУ.Размещение.

Положение ручек может быть горизонтальным и вертикальным. За это отвечает параметр РУ.Горизонтально.

Открывание

Типы открывания

Типы открывания можно выбрать в выпадающем списке у каждого семейства модуля. Это:

  • Нет открывания
  • Левое
  • Правое
  • Вниз
  • Вверх
  • Ящик
  • Двойное
  • Левый сдвиг
  • Правый сдвиг
  • Двойной сдвиг
  • Подъемное
  • Подъемное наклонное
  • Складное
  • 2 ящика

Открывание фасадов не зависит от положения ручек.

Разные виды открывания RU / ENG


Чтобы включить Открывание RU или ENG, необходимо зайти в Видимость вида, далее в Мебель и там выбрать нужный вам вид открывания.

Торцы

Торцы слева (Л) и справа (П) есть во всех корпусах модулей и их можно выключить, если нужно. Но по умолчанию они включены.

Л.Торец, П.Торец -  добавляют дополнительную панель сбоку и закрывают торец фасада.

В модулях, которые устанавливаются на пол, добавляются дополнительные параметры к торцам. Это: Л.До пола,П.До пола (что позволяет опустить торцы до пола) и Л.Торец, П.Торец.

4. СЕМЕЙСТВА

Нижний модуль

Нижний модуль используется для построения шкафов кухни, которые размещаются на полу и являются рабочей поверхностью при готовке.



Здесь можно включить/выключить следующие элементы:

  • Столешница
  • Ручки
  • Фасады
  • Корпус
  • Задняя стенка
  • Полка
  • Скрытый ящик (отображается штриховой линией)
  • Ножки
  • ручки Gola
  • разные опции Торцов, про которые говорилось ранее



Также есть Оборудование:

  • Электрическая плита
  • Раковина (с ней автоматически включается Смеситель)
  • Оборудование в фасаде

Типоразмеры


Типоразмеры названы по количеству фасадов в модуле:

  • х1
  • х2
  • х3
  • х4

Номера фасадов идут по порядку снизу вверх, где Ф1 это нижний фасад, а Ф4 - верхний фасад.

Чтобы изменять количество фасадов в нижнем модуле, нужно выбирать соответствующие типоразмеры,а не параметры-экземпляры.

Если один фасад, то выбираем х1. Если два фасада - х2. И так до четырёх фасадов, это максимальное значение в данном семействе.

Размеры

Ширина, Глубина, Высота модуля - это габариты именно корпуса. Фасады толщина, Столешница толщина, Цоколь высота - отдельные параметры.

Глубина столешницы на виде сверху имеет фиксированное значение и  состоит из размеров: Глубина+Фасады толщина+5мм.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, Столешница высота. Параметр складывает все высоты и показывает важную крайнюю точку рабочей плоскости, когда включена Столешница. (см. картинки)

Т.к. в семействе есть 4 типоразмера, а это значит есть 4 фасада, можно менять конкретно для каждого отдельные параметры.

Если выбран типоразмер х1, то меняем все параметры с цифрой 1: Ф1.Высота(в х1 равно высоте корпуса), ОБ1.Тип, ОБ1.Закрыто фасадом, Ф1.Тип, Ф1.Открывание, РУ1.Размещение. Если выбран типоразмер х2, то меняем все параметры с цифрой 1 и 2.


Начинать построение Ф.Высоты лучше с нижнего, первого фасада. Т.к. Ф.Высота последнего,верхнего фасада не работает.

Например, выбран типоразмер х3, Ф1.Высота и Ф2.Высота будут изменяемы, а Ф3.Высота рассчитывается исходя из двух первых высот.

Если Ф.Высоты будут больше Высоты корпуса, то будет ошибка. Если такое произошло, просто вернитесь действием назад и проставьте небольшие значения в Ф.Высота.

Электрическая плита


Электрическая плита бывает нескольких типов, которые выбираем в выпадающем списке. Это:

  • 300 (2 конфорки)
  • 450 (3 конфорки)
  • 580 (4 конфорки)
  • 880 (6 конфорок)

Обязательно выбираем с начальным заголовком INT 02 Электр.плита. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Раковина


Раковина бывает двух типов, которые выбираем в выпадающем списке. Это:

  • Настольная
  • Подстольная

Обязательно выбираем с начальным заголовком INT 02 Раковина. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Смеситель кухонный к раковине:

  • высотой 360
  • высотой 450

Обязательно выбираем с начальным заголовком INT 02 Смеситель кухонный.


Раковину и Электрическую плиту на столешнице можно сдвигать влево или вправо от центральной оси. Также есть параметр для раковины Раковина ширина.

Если конфигурация данных элементов вам не подходит, выключите их и разместите в проекте отдельное семейство.

Ручки Gola

Ручки Gola можно включить сверху корпуса, под столешницей - это Gola 1. А ручка Gola 2 будет между ящиками по центру корпуса. Высота корпуса может быть выше/ниже, но высота отдельных фасадов h в таком случае изменяется равномерно, Gola 2 всегда находится в центре.

Оборудование

На место фасада можно установить Оборудование. Для этого нужно выбрать номер фасада и тип оборудования из выпадающего списка.

Оборудование бывает нескольких типов:

  • Встроенное
  • Интегрированное




Встроенное оборудование:

  • Винный шкаф встроенный
  • Духовой шкаф встроенный
  • Кофемашина
  • Микроволновка встроенная
  • Морозильник встроенный
  • Подогреватель посуды
  • Холодильник встроенный
  • Сушка для посуды


Интегрированное оборудование:

  • Винный шкаф интегрированный
  • Морозильник интегрированный
  • Посудомойка интегрированная
  • Стиральная машина
  • Холодильник интегрированный

Материалы


Нижний модуль 2 дверцы

Нижний модуль 2 дверцы используется для построения шкафов кухни, которые размещаются на полу и являются рабочей поверхностью при готовке. В отличие от Нижнего модуля, здесь нет оборудования в фасадах, а количество фасадов только 2.

Здесь можно включить/выключить следующие элементы:

  • Столешница
  • Ручки
  • Фасады
  • Корпус
  • Задняя стенка
  • Ножки
  • ручки Gola
  • разные опции Торцов, про которые говорилось ранее



Также есть Оборудование:

  • Электрическая плита
  • Раковина (с ней автоматически включается Смеситель)

Типоразмеры


Типоразмеры названы по типу открывания фасадов в модуле:

  • 2 дверцы
  • 2 ящика

Размеры


Ширина, Глубина, Высота модуля - это габариты именно корпуса. Фасады толщина, Столешница толщина, Цоколь высота - отдельные параметры.

Глубина столешницы на виде сверху имеет фиксированное значение и  состоит из размеров: Глубина+Фасады толщина+5мм.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, Столешница высота. Параметр складывает все высоты и показывает важную крайнюю точку рабочей плоскости, когда включена Столешница. (см. картинки)

В данном семействе высоту и ширину фасадов не нужно проставлять, всё считается автоматически по габаритным размерам модуля.

Электрическая плита

Электрическая плита бывает нескольких типов, которые выбираем в выпадающем списке. Это:

  • 300 (2 конфорки)
  • 450 (3 конфорки)
  • 580 (4 конфорки)
  • 880 (6 конфорок)

Обязательно выбираем с начальным заголовком INT 02 Электр.плита. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Раковина

Раковина бывает двух типов, которые выбираем в выпадающем списке. Это:

  • Настольная
  • Подстольная

Обязательно выбираем с начальным заголовком INT 02 Раковина. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Смеситель кухонный к раковине:

  • высотой 360
  • высотой 450

Обязательно выбираем с начальным заголовком INT 02 Смеситель кухонный.

Раковину и Электрическую плиту на столешнице можно сдвигать влево или вправо от центральной оси. Также есть параметр для раковины Раковина ширина.

Если конфигурация данных элементов вам не подходит, выключите их и разместите в проекте отдельное семейство.

Ручка Gola

Ручку Gola можно включить сверху корпуса, под столешницей - это Gola 1.

Материалы

Нижний модуль L-форма

Нижний модуль L-форма используется для построения угловых шкафов кухни, которые размещаются на полу и являются рабочей поверхностью при готовке. В отличие от Нижнего модуля, здесь нет оборудования в фасадах, а количество фасадов только 1.

Здесь можно включить/выключить следующие элементы:

  • Столешница
  • Ручки
  • Фасад
  • Корпус
  • Задняя стенка
  • Торцевая панель
  • Заглушка
  • Ножки
  • ручка Gola
  • разные опции Торцов, про которые говорилось ранее



Также есть Оборудование:

  • Электрическая плита
  • Раковина (с ней автоматически включается Смеситель)

Типоразмеров нет.

Размеры



Ширина, Глубина, Высота модуля - это габариты именно корпуса. Фасады толщина, Столешница толщина, Цоколь высота - отдельные параметры.

Глубина столешницы на виде сверху имеет фиксированное значение и  состоит из размеров: Глубина+Фасады толщина+5мм.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, Столешница высота. Параметр складывает все высоты и показывает важную крайнюю точку рабочей плоскости, когда включена Столешница. (см. картинки)

В данном семействе высоту и ширину фасадов не нужно проставлять, всё считается автоматически по габаритным размерам модуля.

Электрическая плита


Электрическая плита бывает нескольких типов, которые выбираем в выпадающем списке. Это:

  • 300 (2 конфорки)
  • 450 (3 конфорки)
  • 580 (4 конфорки)
  • 880 (6 конфорок)

Обязательно выбираем с начальным заголовком INT 02 Электр.плита. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Раковина


Раковина бывает двух типов, которые выбираем в выпадающем списке. Это:

  • Настольная
  • Подстольная

Обязательно выбираем с начальным заголовком INT 02 Раковина. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Смеситель кухонный к раковине:

  • высотой 360
  • высотой 450

Обязательно выбираем с начальным заголовком INT 02 Смеситель кухонный.


Раковину и Электрическую плиту на столешнице можно сдвигать влево или вправо от центральной оси. Также есть параметр для раковины Раковина ширина.

Если конфигурация данных элементов вам не подходит, выключите их и разместите в проекте отдельное семейство.

Ручка Gola


Ручки Gola можно включить сверху корпуса, под столешницей - это Gola 1.

Материалы

Нижний модуль V-форма

Нижний модуль V-форма используется для построения угловых шкафов кухни, которые размещаются на полу и являются рабочей поверхностью при готовке. В отличие от Нижнего модуля, здесь нет оборудования в фасадах, а количество фасадов только 1.


Здесь можно включить/выключить следующие элементы:

  • Столешница
  • Ручки
  • Фасад
  • Корпус
  • Задняя стенка
  • Ножки
  • Торцы: Левый, Правый


Также есть Оборудование:

  • Электрическая плита
  • Раковина (с ней автоматически включается Смеситель)

Типоразмеров нет.

Размеры


Ширина, Глубина, Высота модуля - это габариты именно корпуса. Фасады толщина, Столешница толщина, Цоколь высота - отдельные параметры.

Глубина столешницы на виде сверху имеет фиксированное значение и  состоит из размеров: Глубина+Фасады толщина+5мм.

Есть параметры серого цвета, которыми нельзя управлять. Но они нужны для понимания расчётов размеров. Например, Столешница высота. Параметр складывает все высоты и показывает важную крайнюю точку рабочей плоскости, когда включена Столешница. (см. картинки)

В данном семействе высоту и ширину фасадов не нужно проставлять, всё считается автоматически по габаритным размерам модуля.

Электрическая плита


Электрическая плита бывает нескольких типов, которые выбираем в выпадающем списке. Это:

  • 300 (2 конфорки)
  • 450 (3 конфорки)
  • 580 (4 конфорки)
  • 880 (6 конфорок)


Обязательно выбираем с начальным заголовком INT 02 Электр.плита. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Раковина


Раковина бывает двух типов, которые выбираем в выпадающем списке. Это:

  • Настольная
  • Подстольная

Обязательно выбираем с начальным заголовком INT 02 Раковина. Т.к. в выпадающие списки подгружаются различные другие семейства и их выбирать не нужно.

Смеситель кухонный к раковине:

  • высотой 360
  • высотой 450

Обязательно выбираем с начальным заголовком INT 02 Смеситель кухонный.

Раковина и Электрическая плита на столешнице размещаются по центральной оси и НЕ сдвигаются влево/вправо. Также есть параметр для раковины Раковина ширина.

Если конфигурация данных элементов вам не подходит, выключите их и разместите в проекте отдельное семейство.

Материалы

Пенал

Пенал используется для построения напольных шкафов-колонн для кухни. С встроенной техникой или без.

Здесь можно включить/выключить следующие элементы:

  • Столешница
  • Ручки
  • Фасады
  • Корпус
  • Задняя стенка
  • Ножки
  • ручка Gola
  • разные опции Торцов, про которые говорилось ранее



Также есть Оборудование:

  • Оборудование в фасаде

Типоразмеры

Типоразмеры названы по количеству фасадов в модуле:

  • х1
  • х2
  • х3
  • х4
  • х5
  • х6

Номера фасадов идут по порядку снизу вверх, где Ф1 это нижний фасад, а Ф6 - верхний фасад.

Чтобы изменять количество фасадов в пенале, нужно выбирать соответствующие типоразмеры,а не параметры-экземпляры. Если один фасад, то выбираем х1. Если два фасада - х2. И так до шести фасадов, это максимальное значение в данном семействе.

Размеры

Ширина, Глубина, Высота модуля - это габариты именно корпуса. Фасады толщина, Цоколь высота - отдельные параметры.

Т.к. в семействе есть 6 типоразмеров, а это значит есть 6 фасадов, можно менять конкретно для каждого отдельные параметры.

Если выбран типоразмер х1, то меняем все параметры с цифрой 1: Ф1.Высота(в х1 равно высоте корпуса), Ф1.Тип, Ф1.Открывание, РУ1.Размещение. Если выбран типоразмер х2, то меняем все параметры с цифрой 1 и 2.


Начинать построение Ф.Высоты лучше с нижнего, первого фасада. Т.к. Ф.Высота последнего,верхнего фасада не работает. Например, выбран типоразмер х3, Ф1.Высота и Ф2.Высота будут изменяемы, а Ф3.Высота рассчитывается исходя из двух первых высот.

Если Ф.Высоты будут больше Высоты корпуса, то будет ошибка. Если такое произошло, просто вернитесь действием назад и проставьте небольшие значения в Ф.Высота.

Ручки Gola

Ручки Gola в пенале можно включить Вертикально слева и справа корпуса, а также Горизонтально между Фасадами - это Gola 1, Gola 2, Gola 3, Gola 4.




Номера горизонтальных ручек Gola идут по порядку снизу вверх, где Gola 1 это нижняя ручка, а Gola 4 - верхняя

Параметр Gola внутри - смещает Gola внутрь корпуса, т.е.становятся видны торцы корпуса.


Оборудование

На место фасада можно установить Оборудование. Для этого нужно выбрать порядковый номер фасада, куда разместить оборудование (ОБ.Размещение) и тип оборудования из выпадающего списка. Заголовок -  INT 02 ОБ.

Оборудование бывает нескольких типов:

  • Встроенное
  • Интегрированное


Встроенное оборудование:

  • Винный шкаф встроенный
  • Духовой шкаф встроенный
  • Кофемашина
  • Микроволновка встроенная
  • Морозильник встроенный
  • Подогреватель посуды
  • Холодильник встроенный
  • Сушка для посуды


Интегрированное оборудование:

  • Винный шкаф интегрированный
  • Морозильник интегрированный
  • Посудомойка интегрированная
  • Стиральная машина
  • Холодильник интегрированный


По умолчанию, оборудование имеет высоту фасада, на место которого оно устанавливается. Но если нужно поменять размеры, то ставим цифру 0 в параметр ОБ.Размещение и оборудование свободно размещается как нужно под конкретный случай. Для этого меняем ОБ.Начало и ОБ.Высота.

Материалы

Верхний модуль

Верхний модуль используется для построения настенных/навесных шкафов кухни.


Здесь можно включить/выключить следующие элементы:

  • Ручки
  • Фасады
  • Корпус
  • Задняя стенка
  • Подсветка
  • Полки
  • Торцы: Левый и Правый


Также есть Оборудование:

  • Оборудование в фасаде

Количество фасадов


Чтобы изменять количество фасадов в верхнем модуле, нужно выбирать параметры-экземпляры, т.к. в семействе нет типоразмеров.

Фасады бывают:

  • Фасад 1 (установлен по умолчанию)
  • 2 дверцы Горизонтально
  • 2 дверцы Вертикально( к этому параметру можно добавить Складное открывание и исчезнет верхняя ручка)

Количество полок

Количество полок в верхнем модуле может быть от 1 до 3.

Размеры

Ширина, Глубина, Высота модуля - это габариты именно корпуса. Фасады толщина - отдельный параметр. Фасады свес смещает фасад вниз от корпуса на заданное расстояние.

Оборудование

На место первого/нижнего фасада можно установить Оборудование. Для этого нужно выбрать тип оборудования из выпадающего списка. Оборудование тип, Заголовок -  INT 02 Верхнее ОБ.

Оборудование бывает нескольких типов:

  • Вытяжка интегрированная
  • Вытяжка телескопическая
  • Микроволновка встроенная
  • Сушка для посуды

Материалы

Верхний модуль L-форма

Верхний модуль L-формы используется для построения угловых настенных/навесных шкафов кухни.


Здесь можно включить/выключить следующие элементы:

  • Ручки
  • Фасад
  • Корпус
  • Задняя стенка
  • Подсветка
  • Полки
  • Торцы: Левый и Правый

Количество полок

Количество полок в верхнем модуле l-формы может быть от 1 до 3.

Размеры

Ширина, Глубина, Высота модуля - это габариты именно корпуса. Фасады толщина - отдельный параметр. Фасады свес смещает фасад вниз от корпуса на заданное расстояние.

Материалы


5. ОФОРМЛЕНИЕ

Настройка графики

Чтобы поменять цвет/вес/тип линий семейств, нужно перейти в Управление - Стили объектов - Мебель/Оборудование/Сантехнические приборы

Маркировка

На высоком уровне детализации текстовые символы Оборудования не отображаются на планах этажей. Но если включить средний или низкий уровень детализации -  текст будет виден.

Чтобы поменять текст у оборудования, нужно выбрать через клавишу Tab нужное оборудование в модулях и нажать Изменить тип, затем Комментарии к типоразмеру.

Перейти к покупке
