Ключевым параметром для проектирования должен быть размер прохода в свету, так как коммерческие помещения должны соответствовать нормам путей эвакуации, основанным на чистом проеме, а не на размере коробки или проема в стене. По этой причине было бы гораздо практичнее отдавать приоритет размеру прохода в свету в обозначении или, как вариант, размеру дверного полотна.
Также важно, чтобы размер коробки оставался регулируемым в соответствии с фактическим изделием.
Пожалуйста, также предусмотрите необходимые монтажные допуски / регулируемые зазоры.
В спецификацию/обозначение также могут быть включены следующие элементы:
механический напольный упор
электрический фиксатор открытого положения в верхней части

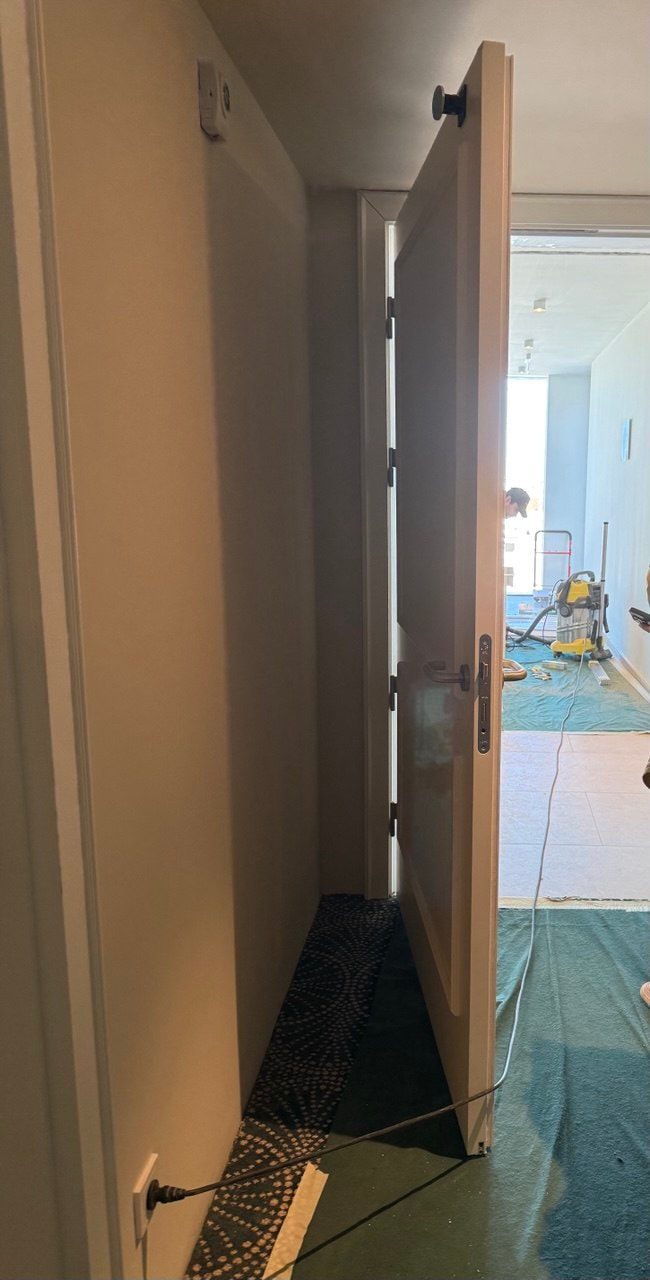

На примере показана противопожарная дверь в отеле, которая выглядит эстетично и не перегружена техническими деталями, хотя на самом деле она оснащена большим количеством фурнитуры и имеет предел огнестойкости. В идеале эти элементы должны быть учтены как в 3D-модели, так и в спецификации. К соответствующим компонентам могут относиться, например, электромагнитный фиксатор, дополнительные петли и выпадающий порог в нижней части дверного полотна.
Если ведомость или спецификация дверей готовится с графическим представлением на основе реального внешнего вида двери, было бы также полезно видеть такие элементы, как доводчик, дверной упор/ограничитель и дополнительные петли в 3D, а не просто в виде параметра-галочки в списке.
